产品名称：D71X手柄对夹式脱硫蝶阀
产品标签：蝶阀，手柄对夹式脱硫蝶阀
更新时间：2019/5/26 15:32:15
上一个产品：没有资料
下一个产品：D71X全不锈钢蝶阀
在线客服：
在线订购：在线订购
产品详情
D71X手柄对夹式脱硫蝶阀产品概述：
大气污染中，二氧化硫是重要污染物，而二氧化硫污染物60%以上来源于工业烟气的排放。随着我国环境标准的逐步完善和提高，以及国民对环境意识的提高，我国今后对有工业烟气排放的工程必须进行脱硫处理。烟气脱硫装置中的重要部件之一就是阀门，对于脱硫阀门的要求是既能耐氯化物、氧化物、酸，又能耐苛刻的磨粒磨损和泥浆的磨损腐蚀。正确的选择阀门材料和结构形式，延长阀门的使用寿命是烟气脱硫蝶阀的关键。
D71X手柄对夹式脱硫蝶阀应用范围：
D71X手柄对夹式脱硫蝶阀可广泛用于水电、污水、建筑、空调、石油、化工、食品、医药、轻纺、造纸、给排水等流体管线上作为调节和截流使用，并可籍由材质的更改，以适用于水、气、油等不同介质，适用温度-20～80℃。通过更换阀板密封圈、O型圈、蝶板、转轴等材质，可适用多种介质和不同温度。阀门自动控制装备有高品质电动执行机构或双作用气动执行器，可以实现自动与手动双重启闭功能。
D71X手柄对夹式脱硫蝶阀结构特点：
阀门球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层，涂层具有较高的耐腐蚀性能，与球墨铸铁基体具有极高的结合强度，涂层度为0.2—0.5mm。
1. 采用中线型结构无偏心设计，具有显著的操作扭矩低的特征，配置电动装置时的经济性显著；
2. 设计合理，结构紧凑，安装拆卸简单，便于维修；
3. 采用衬胶结构，蝶板圆周形密封面精密加工至较高的光洁度，对橡胶阀座的摩擦系数极低，阀门使用寿命较长；
4. 阀板密封面流态特性呈线性状态，具有较小的流阻系数，阀门流阻小；
5. 独特设计的模压橡胶阀座具有极佳的均衡性和支撑性，有效避免受力不均造成的对橡胶的破坏，阀门处全关位置时，橡胶处于zui佳的压缩状态以保持零泄漏；
6. 阀门两端口橡胶密封面突出球墨铸铁法兰面，阀门在管道安装时无需额外的橡胶密封垫片
7. 蝶阀的操作机构选用灵活；
8. 蝶阀外观精美耐腐蚀性好。
D71X手柄对夹式脱硫蝶阀标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

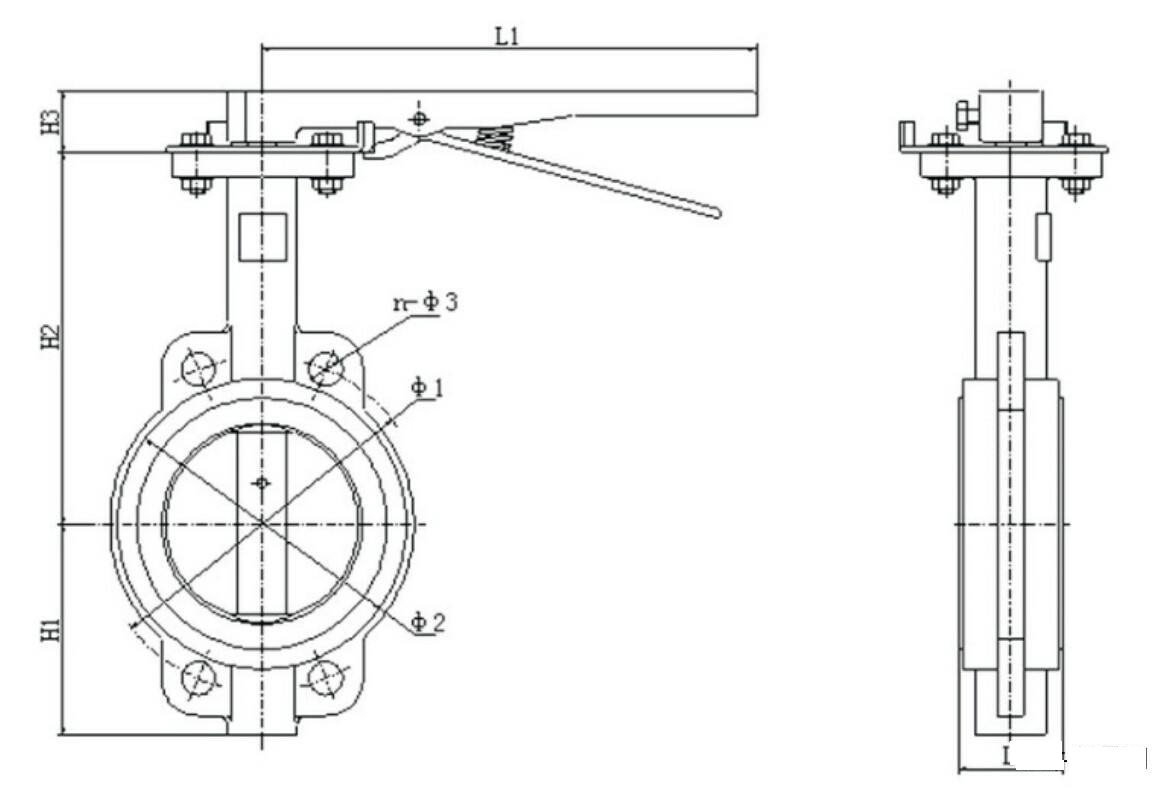

D71X手柄对夹式脱硫蝶阀外形连接尺寸：单位：mm
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||
DO |
n-d |
DO |
n-d |
DO |
n-d |
||||||
50 |
43 |
63 |
235 |
270 |
110 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
65 |
46 |
70 |
250 |
270 |
110 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
80 |
46 |
83 |
275 |
270 |
110 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
100 |
52 |
105 |
316 |
270 |
110 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
125 |
56 |
115 |
340 |
310 |
110 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
150 |
56 |
137 |
376 |
310 |
110 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
200 |
60 |
164 |
430 |
353 |
150 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
250 |
68 |
206 |
499 |
353 |
150 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
300 |
78 |
230 |
570 |
380 |
150 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司技术服务热线：18117208829
