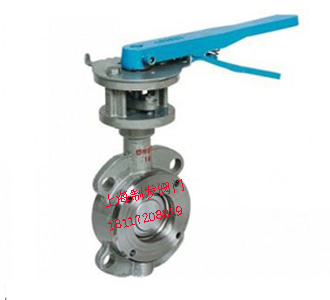

产品名称：D73H单偏心蝶阀
产品标签：蝶阀，单偏心蝶阀
更新时间：2019/5/27 16:23:09
上一个产品： D373H三偏心多层次硬密封蝶阀
下一个产品：D72X手动对夹式软密封蝶阀
在线客服：
在线订购：在线订购
产品详情
D73H单偏心蝶阀产品概述：
为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。
D73H单偏心蝶阀产品采用标准
结构形式 |
单偏心 |
|
设计依据 |
GB |
API |
驱动方式 |
手动、蜗轮蜗杆传动、手动、电动 |
|
设计标准 |
GB/T 12238 |
API609、MSS.SP-68 |

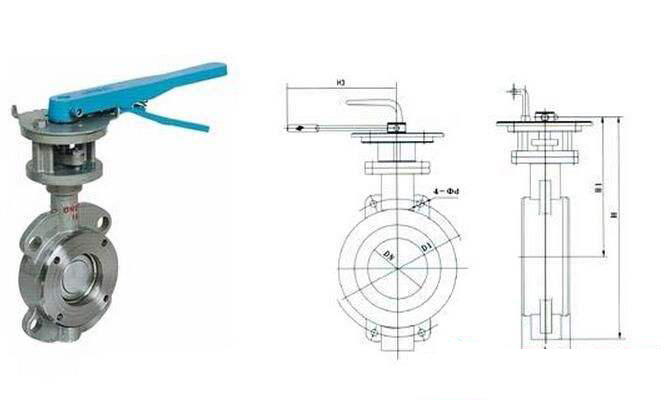

结构长度 |
GB/T12221 |
ASMEB16.10、API609、MSS.SP-6８ |
连接法兰 |
JB/T79 JB/T82、GN/T9115 |
ASME B16.5、ASME B16.47 |
试验和检验 |
JB/T 9092 |
API 598 |
注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造
D73H单偏心蝶阀主要零件材料
序号 |
材质 |
材质 |
序号 |
零件名称 |
材质 |
1 |
阀体 |
WCB、CF8、CF8M、CF3M |
8 |
填料 |
柔性石墨 |
2 |
轴套 |
Cu、PTFE+不锈钢 |
9 |
填料压盖 |
2Cr13、ASTM A27-420 |
3 |
蝶板 |
WCB、CF8、CF8M、CF3M |
10 |
填料压盖 |
WCB、CF8、CF8M |
4 |
阀杆 |
1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
11 |
支架Yoke |
WCB、CF8、CF8M、CF3、CF3M |
5 |
密封组合件 |
A105+橡胶、A105+F6、不锈钢 |
12 |
指示板 |
Cu、不锈钢 |
6 |
轴套 |
Cu、PTFE+不锈钢 |
13 |
手柄 |
KTH330、QT400-17 |
7 |
填料垫 |
2Cr13 |
|
|
|
注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司技术服务热线：18117208829
