J41W-16T黄铜截止阀

产品名称:J41W-16T黄铜截止阀

产品标签:截止阀,J41W-16T黄铜截止阀

更新时间:2019/5/18 16:34:03

上一个产品: J44F46衬氟角式截止阀

下一个产品:UJ41W不锈钢柱塞阀

在线客服:点击这里给我发消息 点击这里给我发消息

在线订购:在线订购



产品详情

J41W-16T黄铜截止阀产品概述:
    J41W-16T黄铜截止阀城建、化工、冶金、石油、制药、食品、饮料、环保等各大行业的防爆气体管路上。

J41W-16T黄铜截止阀主要零件材料:
阀体 铸铜
阀瓣 铸铜
阀盖 铸铜
阀杆 0Cr18Ni9
密封圈 聚四氟乙烯
 J41W-16T黄铜截止阀主要技术参数:
公称压力 1.0-4.0Mpa
适用介质 水、气、油
适用温度 0-220℃

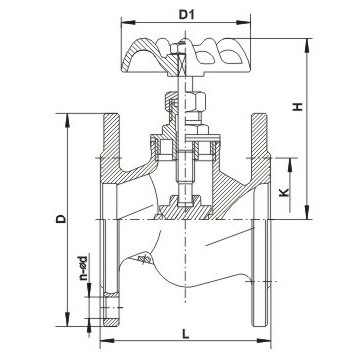

J41W-16T黄铜截止阀主要尺寸及重量

公称压力
PN(Mpa)
公称通径
DN(㎜)
尺寸㎜ 重量
L D D1 D2 D6 b Do H H1 Z-Φd
1.6 15 130 95 65 45 - 14 75 110 119 4-Φ14 2
20 150 110 75 55 - 14 75 110 120 4-Φ14 3
25 160 115 85 65 - 14 75 116 126 4-Φ14 4
32 180 135 100 78 - 15 120 143 160 4-Φ18 6.1
40 200 145 110 85 - 16 120 147 168 4-Φ18 8.2
50 230 160 125 100 - 16 160 172 194 4-Φ18 11
65 290 180 145 120 - 18 - - - 4-Φ18 28
80 310 195 160 135 - 20 - - - 8-Φ18 34
100 350 210 180 155 - 20 - - - 8-Φ18 43
125 400 245 210 185 - 22 - - - 8-Φ18 70
150 480 280 240 210 -- 24 - - - 12-Φ23 95



注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司技术服务热线:18117208829
