产品名称：Z45X弹性座封闸阀
产品标签：闸阀,弹性座封闸阀
更新时间：2019/5/14 8:40:53
上一个产品： Z941H电动法兰闸阀
下一个产品：Z43H平板闸阀
在线客服：
在线订购：在线订购
产品详情
Z45X弹性座封闸阀产品概述：
弹性座封闸阀也称软密封闸阀，弹性座封闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，这样从根本上杜绝了腐蚀发生的可能性，阀杆密封处舍弃填料而采用“O”形密封圈，使得蜜蜂更加可靠。根据需要，本闸阀可以采用操作杆、手轮、电动及气动等方式操作。
结构特点
1.整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。
2.有优秀的防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。
3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。
适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
1.整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。
2.有优秀的防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。
3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。
适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
弹性座封闸阀 主要性能参数
压力等级
|
1.0MPa、1.6MPa、2.5MPa
|
阀体耐压
|
1.5MPa、2.4MPa、3.75MPa
|
密封试验
|
1.1MPa、1.76MPa、2.75MPa
|
工作温度
|
0～80℃
|
适用介质
|
水、油、蒸气等
|
弹性座封闸阀 主要零件材料
序号
|
名称
|
材料
|
序号
|
名称
|
材料
|
1
|
阀体
|
球墨铸铁
|
8
|
止推垫
|
锡青铜
|
2
|
闸板
|
球墨铸铁外覆EPDM
|
9
|
轴套
|
锡青铜
|
3
|
螺栓
|
镀锌
|
10
|
螺栓
|
镀锌
|
4
|
密封圈
|
NBR
|
11
|
轴盖
|
球墨铸铁
|
5
|
阀盖
|
球墨铸铁
|
12
|
防尘罩
|
NBR
|
6
|
阀杆
|
不锈钢
|
13
|
手轮
|
铸铁
|
7
|
“0”形密封圈
|
NBR
|
14
|
紧固螺母
|
镀锌
|

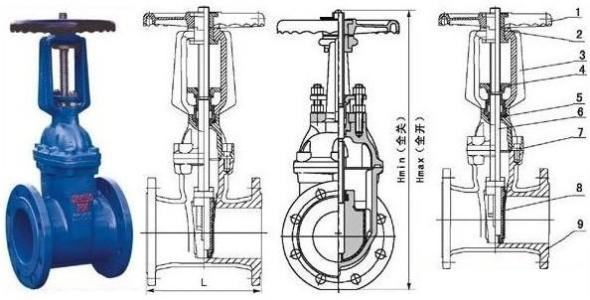

弹性座封闸阀 主要外形尺寸
型号
|
公称口径DNmm
|
L
|
D1
|
D
|
Z-φd
|
H
|
||
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
|||||
RVC(H)X
Z45X Z41X |
50
|
180
|
125
|
165
|
4-φ18
|
268
|
||
65
|
190
|
145
|
185
|
4-φ18
|
296
|
|||
80
|
240
|
160
|
200
|
8-φ18
|
340
|
|||
100
|
250
|
180
|
235
|
8-φ18
|
367
|
|||
125
|
254
|
210
|
250
|
8-φ18
|
424
|
|||
150
|
280
|
240
|
290
|
8-φ23
|
515
|
|||
200
|
300
|
295
|
340
|
8-23
|
12-23
|
550
|
||
250
|
380
|
350
|
355
|
410
|
12-23
|
12-25
|
685
|
|
300
|
400
|
400
|
410
|
460
|
12-23
|
12-25
|
760
|
|
350
|
430
|
460
|
470
|
520
|
16-23
|
16-25
|
845
|
|
400
|
406
|
515
|
525
|
580
|
16-26
|
16-30
|
945
|
|
450
|
432
|
565
|
585
|
640
|
20-26
|
20-30
|
1020
|
|
500
|
457
|
620
|
650
|
715
|
20-26
|
20-34
|
1140
|
|
600
|
508
|
725
|
770
|
840
|
20-30
|
20-36
|
1320
|
|
 |
注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司技术服务热线：18117208829
