J11W 不锈钢内螺纹截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

J11W不锈钢内螺纹截止阀--特点

    1、结构简单，制造和维修比较方便。

    2、工作行程小，启闭时间短。

    3、密封性好，密封面间磨擦力小，寿命较长。

J11W不锈钢内螺纹截止阀结构形式

    J11W 不锈钢内螺纹截止阀的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。

J11W不锈钢内螺纹截止阀主要性能规范

型号	公称压力	试验压力PS（Mpa）		工作压力PN(Mpa)	工作温度 (℃)	适用介质
		壳体	密封
J11W-16 J11W-16K	1.6	2.5	1.76	1.6	≤100	油类 Oil
J11W-16P						硝酸类腐蚀性介质
J11W-16R					≤350	醋酸类腐蚀性介质
J11W-16Ni						碱液、盐水、海水等

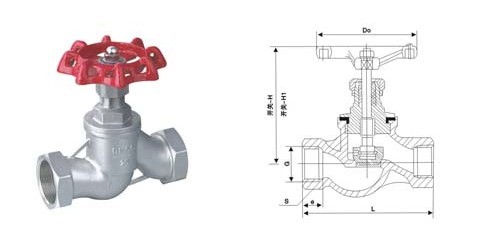

主要外形尺寸和连接尺寸（mm）

公称通径 DN(mm)	管螺纹	尺          寸 (mm)
		L	D1	S	H	H1	D0
15	1/2	90	14	32	109	117	65
20	3/4	100	16	36	109	117	65
25	1	120	18	46	132	142	80
32	1/4	140	20	55	156	168	100
40	1/2	170	22	65	167	168	100
50	2	200	24	80	182	200	120
65	2/2	260	26	95	200	223	120

注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司技术服务热线：18117208829
